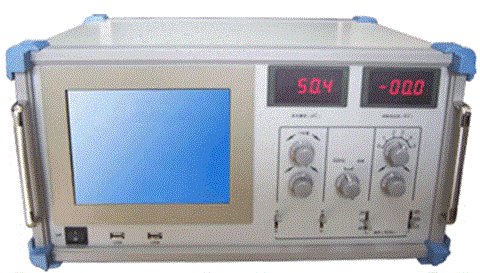

TPJFC-A局部放電檢測儀

達瑞電氣為您推薦
產品簡介
    TPJFC-A 局部放電檢測儀是我公司推向市場的數字智能儀器，該儀器在原有產品的基礎上采用嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口RAM中。實現從模擬到數字的跨越。使用26萬色高分辨率TFT-LCD數字液晶顯示模組實時顯示放電脈沖波形，配備VGA接口，可外接顯示器。
    TPJFC-A智能局部放電檢測儀檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。
技術參數
1、可測試品的電容范圍： 6PF—250uF。
2、檢測靈敏度：

輸入單 元序號	調  諧  電  容	單  位	靈敏度（微微庫） （不對稱電路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微  法	0.3
7	0.025-0.1-0.4	微  法	0.5
8	0.1-0.4-1.5	微  法	1.0
9	0.4-1.5-6.0	微  法	1.5
10	1.5-6.0-25	微  法	2.5
11	6.0-25-60	微  法	5.0
12	25-60-250	微  法	10
7R	電  阻		0.5

3、放大器頻帶：
（1）低端：10KHZ、20KHZ、40KHZ任選。
（2）高端：80KHZ、200KHZ、300KHZ任選。
4、放大器增益調節：
    粗調六檔，檔間增益20±1dB；細調范圍≥20dB。每檔之間數據為10倍關系：如第三檔檢測數據為98，則第二檔顯示數據為9.8，如在第三檔檢測數據超過120，則應調至第二檔來檢測數據，所得數據應乘以10才為實際測量值。
5、時間窗：
（1）窗寬：可調范圍15°-175°；
（2）窗位置：每一窗可旋轉0°- 180°；
（3）兩個時間窗可分別開或同時開。
6、放電量表：
    0-100誤差<±3％（以滿度計）。
7、橢圓時基：
（1）頻率：50HZ
（2）橢圓旋轉：以30°為一檔，可作360°旋轉。
（3）顯示方式：橢圓—直線。
8、試驗電壓表：
    精度：優于±3％（以滿度計）。
9、體積： 320×480×190（寬×深×高）mm3。
10、重量：約15Kg。
功能特點
1、采用彩色顯示器，雙色顯示波形，更清晰直觀；
2、可鎖定波形，更方便仔細查看放電波形細節；
3、自動測量并顯示試驗電源時基頻率，無需手動切換；
4、配備VGA接口，可外接大尺寸顯示器；
5、與示波管相比壽命更長。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
